柱塞泵特點

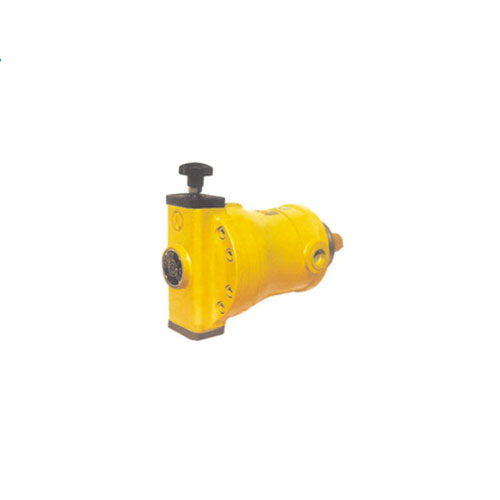

CY14-1B系列柱塞泵，是采用配油盤配油、缸體旋轉的軸向柱塞泵，是由CY14-1A改進而發展的系列產品。

與其他類型泵相比較，CY14-1B系列柱塞泵具有結構簡單、體積小、重量輕、噪音小、壽命長、效率高、有一定的自吸能力、成本低、性價比高等優點，廣泛適用于機床、船舶、鍛壓機械、礦山機械、冶金機械、塑料機械和工程機械等液壓設備。

工作原理

柱塞泵（英文名：Pistonpump）作為液壓系統動力單元的動力元件。它的功能是把動力機(如電動機和內燃機等)的機械能轉換成液體的壓力能。

軸向柱塞泵是柱塞的往復運動方向與缸體中心軸平行的柱塞泵。軸向柱塞泵利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。

柱塞泵柱塞往復運動總行程是不變的，由凸輪的升程決定。柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。供油開始時刻不隨供油行程的變化而變化。轉動柱塞可改變供油終了時刻，從而改變供油量。柱塞泵工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下兩個階段。

進油過程，當凸輪的凸起部分轉過去后，在彈簧力的作用下，柱塞向下運動，柱塞上部空間（稱為泵油室）產生真空度，當柱塞上端面把柱塞套上的進油孔打開后，充滿在油泵上體油道內的柴油經油孔進入泵油室，柱塞運動到下止點，進油結束。

回油過程，柱塞向上供油，當上行到柱塞上的斜槽（停供邊）與套筒上的回油孔相通時，泵油室低壓油路便與柱塞頭部的中孔和徑向孔及斜槽溝通，油壓驟然下降，出油閥在彈簧力的作用下迅速關閉，停止供油。此后柱塞還要上行，當凸輪的凸起部分轉過去后，在彈簧的作用下，柱塞又下行。此時便開始了下一個循環。

柱塞泵以一個柱塞為原理介紹，一個柱塞泵上有兩個單向閥，并且方向相反，柱塞向一個方向運動時缸內出現負壓，這時一個單向閥打開液體被吸入缸內，柱塞向另一個方向運動時，將液體壓縮后另一個單向閥被打開，被吸入缸內的液體被排出。這種工作方式連續運動后就形成了連續供油。
