液壓速度的變換操縱

所謂的速度的變換是指改變執行元件的速度（從一種速度變換到另一種速度），使之達到操縱要求。速度與流量是成正比的，被操縱的對象雖然是流量，但反映出的實際效果則是執行機構的速度變因此一般常把流量控制稱為速度控制。如使執行機構增速、減速、低速、快慢速變換等等。

自重補油增速回路

當手動換向閥5右位介入回路時，由于運動部件的自重作用，使活塞迅速下降，其下降速度由單向節流閥4操縱。這時因液壓泵供油不足，液壓缸上腔將會出現負壓，這時，安置在機器設備頂部的充液油箱2在油液自重和大氣壓力的作用下，通過液控單向閥3向液壓缸上腔補油；當運動部件接觸到了工件造成負載增加時，液壓缸上腔壓力升高，充液閥3關閉，這時只靠液壓泵供油，使活塞運動速度減少?；爻虝r(shí)，換向閥5左位接入回路，壓力油進入液壓缸下腔，同時打開充液閥1，液壓缸上腔抵押回油進入充液油箱2。為防止活塞迅速下降時液壓缸上腔吸油不充分，充液油箱常被壓油箱代替，實現強制充液。
這種回路用于垂直運動部件品質較大的液壓機系統中。對于臥式液壓缸，就不能用運動部件重量作快速運動。

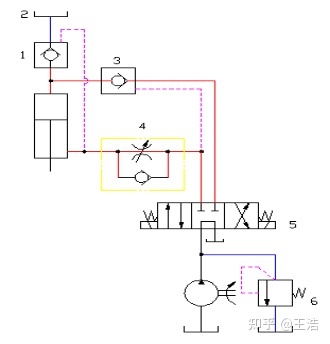

1、充液閥；2、充液油箱；3、液控單向閥；

4、單向節流閥；5、M型電磁換向閥；6、溢流閥
