液壓系統中閥前補償和閥后補償?shù)奶攸c(diǎn)有哪些?

文章出處:責任編輯:作者:人氣:-發表時間:2022-07-05【

1.什么是壓力補償?

壓力補償是液壓負載敏感系統中經常提到的一個概念。壓力補償?shù)降资鞘裁?,為什么要補償?在液壓系統中,我們需要控制流量,從而控制執行機構的運行速度。我們知道節氣門可以控制液壓油的流量,但是如果節氣門前后壓差變化很大,那么節氣門就無法精確控制流量。這時候就需要引入一個壓力補償閥來控制節流前后的壓力差,這樣就可以精確的控制流量。所以壓力補償,其實就是對壓差的補償,就是保證節流前后的壓差保持在某個固定值。

2.閥前補償

閥前補償,這里的閥是指節流閥,即壓力補償閥設置在節流閥的進油口,

當兩個或兩個以上負載同時作用時,如果主泵提供的流量足以滿足系統所需的流量,則各執行機構將以設定的速度工作;

當主泵提供的流量不能滿足系統所需的流量時,閥前的補償是主泵的流量首先提供給小負載的流量,只有完全滿足小負載的流量需求,液壓油流量才能提供給其他負載。

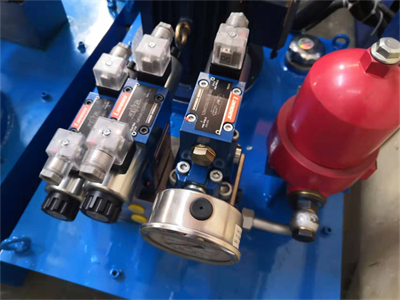

                       液壓系統

3.閥后補償

后補償閥,即壓力補償閥,設置在節流閥的出油口處。

當主泵提供的流量足以滿足系統所需的流量時,就像閥前補償一樣,閥后補償中的執行機構以設定的速度工作。

當主泵提供的流量不能滿足系統所需的流量時

而閥后補償則是:較上年同期(開閥)減少各負荷的流量供給,可以達到協調動作的效果。即當主泵提供的流量不能滿足系統所需的流量時,閥后補償?shù)牧髁糠峙渑c負載無關,只與主閥的開度有關。

4.閥前補償閥后補償組合系統

在閥前補償和閥后補償相結合的系統中,當主泵提供的流量不能滿足系統所需的流量時,主泵將優先考慮閥前系統所需的流量。閥前系統的流量完全滿足后,剩余的流量將由閥后補償系統中的每個執行元件按比例分配。
