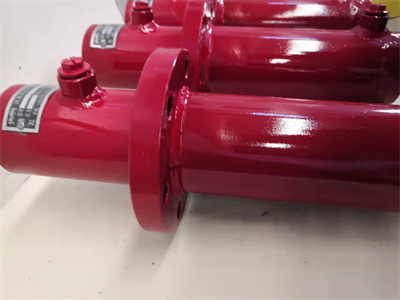

單活塞桿液壓油缸

(1)單活塞桿液壓缸這種液壓缸只有活塞一側有活塞桿，活塞兩側的有效作用面積不相等?；钊麠U直徑越大，活塞兩側的有效作用面積之差越大。在供油壓力相等的情況下，無活塞桿一側產生的推力大于有活塞桿一側產生的推力。在流量相等的情況下，無活塞桿側的壓力油引起的活塞桿伸出速度比有活塞桿側的壓力油引起的活塞桿縮回速度慢。

注意:由于活塞桿伸出時能產生較大的推力，回位時運動速度快，非常適用于一個方向承受載荷，空載快速回位的場合。活塞桿越粗，推力和拉力、慢速和快速的差別越大。采用單活塞桿液壓缸實現液壓刨床工作臺的慢速工作和快速返回。

(2)雙活塞桿液壓缸這種液壓缸在活塞的兩側都有活塞桿。當兩個活塞桿的直徑相同，供油壓力和流量不變時，活塞的往復速度和作用力相等。由于有兩根活塞桿，其剛性和穩定性更好。

注意:工作時占用的空間較大，其工作范圍約為有效行程長度的3倍。這種液壓缸主要用于磨床。

(3)單作用液壓缸這種液壓缸是一種簡單的液壓缸。它只能向活塞的一側供給壓力油來輸出一個方向的作用力，而反方向的運動是根據外載荷力、彈簧力、柱塞桿或活塞桿的自重來完成的，即沒有反方向的液壓作用力。其優點是節省液壓動力，簡化油路。
