正式的液壓傳動系統圖及裝配圖禁忌!
正式的液壓傳動系統圖,除系統本身以外,還應包括:
1.液壓泵的性能——型號、流量、壓力、功率及轉速,如為變量液壓泵,還應有調整范圍;
2.執行元件的性能——轉速或往復運動速度、最大轉矩或牽引力、壓力、工作行程、功率等;
3.所以液壓元件及輔助裝置的型號與性能;
4.管道規格;
5.操作說明及自動聯鎖關系等。
注意:在系統圖中沒有具體的安裝尺寸,但各元件的方向、位置,最好與實際的裝配圖相一致。

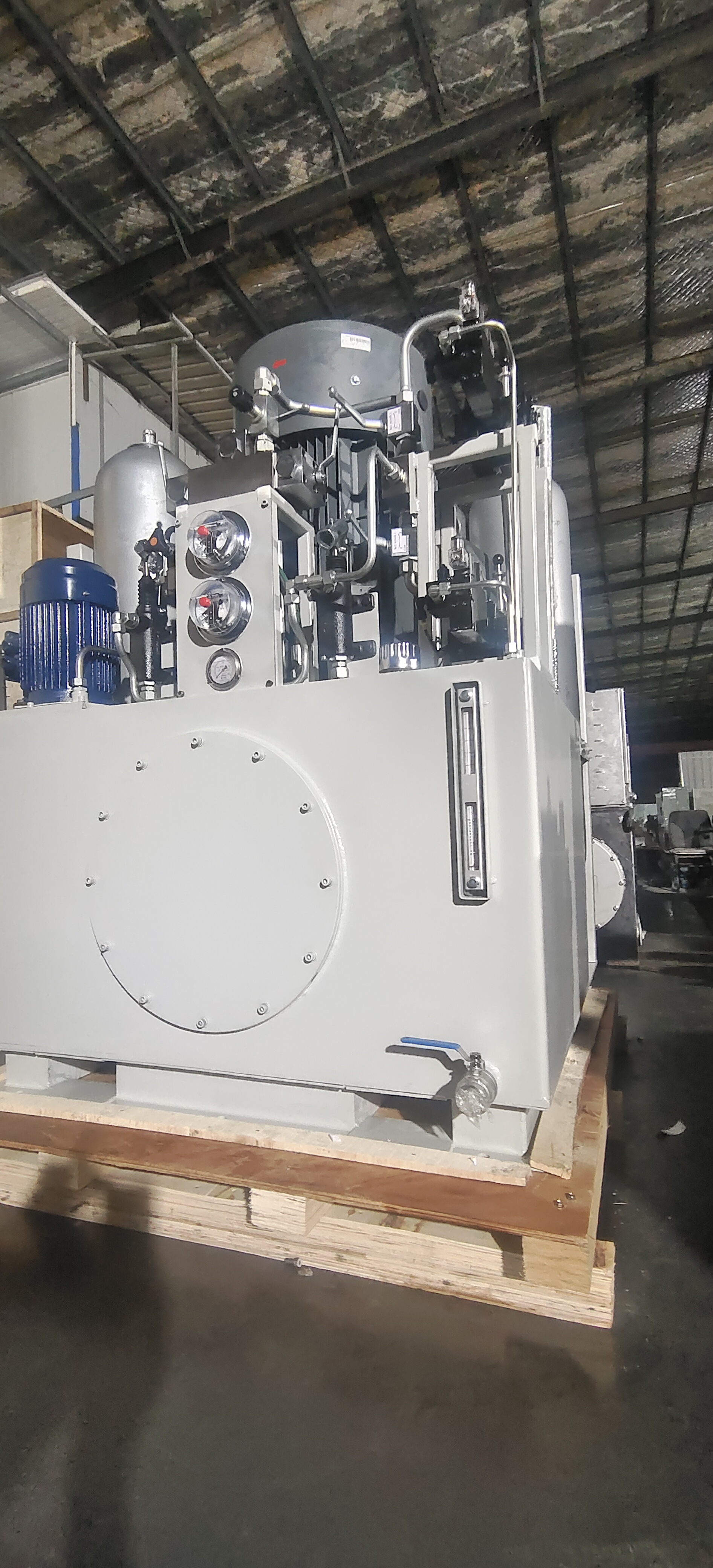

液壓傳動系統圖確定之后,即可繪制液壓傳動系統裝配圖,即正式的安裝施工圖。在圖中應認真考慮到安裝、使用、調整和檢修方便,管道應該最短,互相有油路聯系的液壓元件應該盡量靠近,管路轉彎次數以及管接頭的數目也應該盡量減少。
