液壓油缸性能檢測方法

文章出處:責任編輯:作者:人氣:-發表時間:2022-03-28【

液壓油缸性能檢測方法

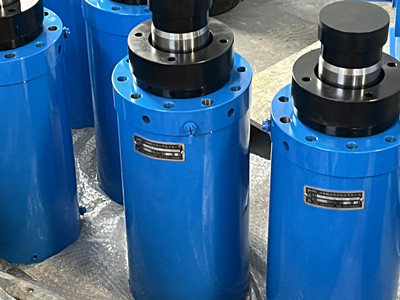

液壓油缸


(1)測試準備

液壓油缸應該在液壓測試臺上進行測試。測試前,應在液壓缸無桿腔和有桿腔的油口處安裝一個油壓表。如果液壓缸沒有壓力測量接口,可以在其油口處連接一個三通管接頭,然后在三通管接頭上安裝一個油壓表。如果用通用油壓表檢測液壓缸,檢測前應在其油口連接一個傳感器,傳感器應通過電纜與通用油壓表連接。

測試前,操作液壓缸伸縮幾次,確認液壓缸內無殘留空氣。工程中常用的液壓缸活塞的左右兩端都裝有緩沖裝置。當活塞桿伸展時,它應該到達缸筒兩端的頂部,以排出緩沖裝置中的油。

(2)空載檢測

測試液壓缸分為空載測試和負載測試??蛰d檢測前,將液壓試驗臺液壓泵出口旁通的溢流閥調至全開狀態,液壓泵排出的油全部通過溢流閥溢出,油壓表指針為0MPa,所以這種檢測稱為空載檢測。

此后,每次逐漸增加溢流閥的溢流壓力至0.1MPa,直到液壓泵輸出的油能推動液壓缸的活塞桿平穩移動而不爬行為止。這個壓力就是液壓缸的低“啟動壓力”。以內徑100mm的液壓缸為例。液壓缸的啟動壓力應為0.7~1.4MPa,隨著缸徑的增加,摩擦系數通常呈線性增加,“啟動壓力”也呈線性增加。

空載檢測可以反映液壓缸各部分的制造精度,檢測活塞桿伸縮的穩定性,密封件、支撐環、缸筒和活塞桿之間的摩擦力。

(3)帶載檢測

負載試驗前,除了在液壓缸有桿腔和無桿腔的油口安裝油壓表或傳感器外,還應安裝一個高壓球閥來關閉液壓缸的有桿腔和無桿腔。高壓球閥關閉后,油壓表或傳感器應能檢測有無桿腔的液壓缸內部壓力。高壓油輸入液壓缸后,高壓球閥關閉,液壓缸內部形成高壓負載。因此,這種測試稱為負載測試,負載測試也稱為壓力測試。

當有載荷檢測時,使液壓缸的活塞桿伸出到全過程的一半,先關閉有桿腔的高壓球閥,然后加載到無桿腔中。當桿腔內壓力達到40.0MPa時,關閉無桿腔高壓球閥,保壓30分鐘。如果油壓表或傳感器顯示壓力下降在10%以內,則可以判斷液壓缸密封合格。負載檢測可以檢測液壓缸密封件的密封性和耐壓性。
