液壓油缸的設計理念與選型參數

文章出處:責任編輯:作者:Mr.Wang人氣:-發表時間:2022-08-20【

液壓缸的設計目的是為了分析整個液壓系統的工作條件,編制負荷圖,選擇工作壓力:首先根據使用要求選取構造類型,之后確定主要工作尺寸、計算強度、穩定性和緩沖,最后根據負荷、運動要求和最大行程進行結構設計。

一、液壓缸設計中應注意的問題

①在受壓狀態下,盡量使活塞桿承受最大載荷或具有良好的縱向穩定性能。

②考慮液壓缸行程末端的制動問題和液壓缸的排氣問題。如果缸內沒有緩沖裝置和排氣裝置,則需要在液壓系統中采取相應措施。但不是所有液壓缸都要考慮這些問題。

③正確確定液壓缸的安裝和固定方法。一般液壓缸只能定位在一端。

④液壓缸各部分的結構應當按照推薦的結構形式和設計標準來設計,盡量簡單緊湊,便于加工、裝配和維修。

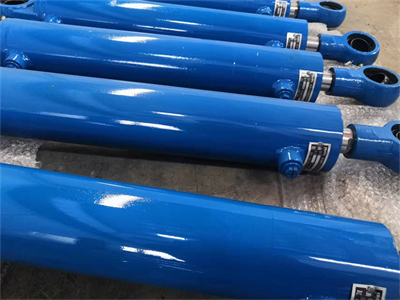

科興液壓油缸


二、液壓缸選取要點

①操作參數:操作壓力、環境溫度和運行速度。

②裝置方法:油缸固定法和活塞桿連接法。

③油口方式:M,BSPP,法蘭,NPT

④基本參數:缸徑、桿徑、行程、速度。

⑤形狀:圓柱形或拉桿式。

⑥介質:石油基、水-乙二醇、磷酸鹽

三、液壓缸主要尺寸的確定

①根據負荷和所選的工作壓力,或運動速度和輸入流量,缸徑D液壓缸的缸徑D;

②根據工作時的應力來確定活塞桿直徑D液壓缸活塞桿的直徑D。
