請看下面這個圖形

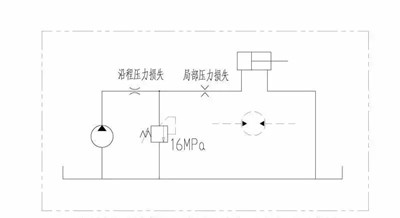

液壓回路圖



圖里有液壓泵、溢流閥，油缸或馬達，還有兩個符號（分別表示沿程壓力損失和局部壓力損失），也就是管路上的壓差和局部的壓差。



對一般的液壓系統來說，沿程壓力損失不大于1MPa，局部壓力損失主要集中在閥上，常用的換向閥不大于2MPa。



主要有下面三種情況：



1、油缸沒到頭，溢流閥沒打開，負載決定壓力。



Eg：用水泵往高處泵水，泵送的高度基本決定泵送的壓力。



2、為限制油缸速度，增加節流閥，使局部壓力損失足夠大，油缸沒到頭，溢流閥開啟(但壓力維持在16MPa)，在節流閥通道大小一定的情況下，16MPa壓力決定(通過節流閥到達油缸的)流量。



3、對于沿程壓力損失和局部壓力損失，壓力（確切地說是壓差）取決于流量。當然，壓差還與通道大小和油液粘度等有關。
