液態模鍛液壓系統的主機功能結構

文章出處:責任編輯:作者:Mr.Wang人氣:-發表時間:2022-07-28【

液態模鍛這是一種少切削或無切削的精密成型新生產工藝,它是把液態金屬直接澆入金屬模內,然后在一定時間內以一定的壓力作用于熔融或半熔融的金屬液上,使其成型,并在此壓力下結晶和塑性流動,從而獲得所需要毛坯或零件。此工藝具有產品質量優質、節能、環保及價廉等優點?,F(xiàn)介紹用于摩托車輪轂生產的3150kN液態模鍛液壓機。

該液態模鍛液壓機由主機及控制機構兩大部分組成,主機由上橫梁、工作臺、滑塊(活動橫梁)、立柱(4根)、調整螺母、鎖緊螺母、打料機構、主液壓缸、頂出液壓缸等組成,機器精度由調整螺母及緊固于上橫梁上端的鎖緊螺母來調整。滑塊借助4根立柱導向?qū)崿F(xiàn)上下運動。打料機構由打料桿導套、彈簧等組成,打料桿打料后靠彈簧力自動復位,打料最高行程160mm。

主缸11安裝在上橫梁12的中心孔內,主缸尾部裝有充液閥,充液閥用于主缸上腔的充液、排油和保壓。頂出缸2安裝在工作臺內,且在工作臺中心大A孔鑲套鐵槽,加防轉連桿防轉。控制機構包括液壓系統及電氣控制系統。

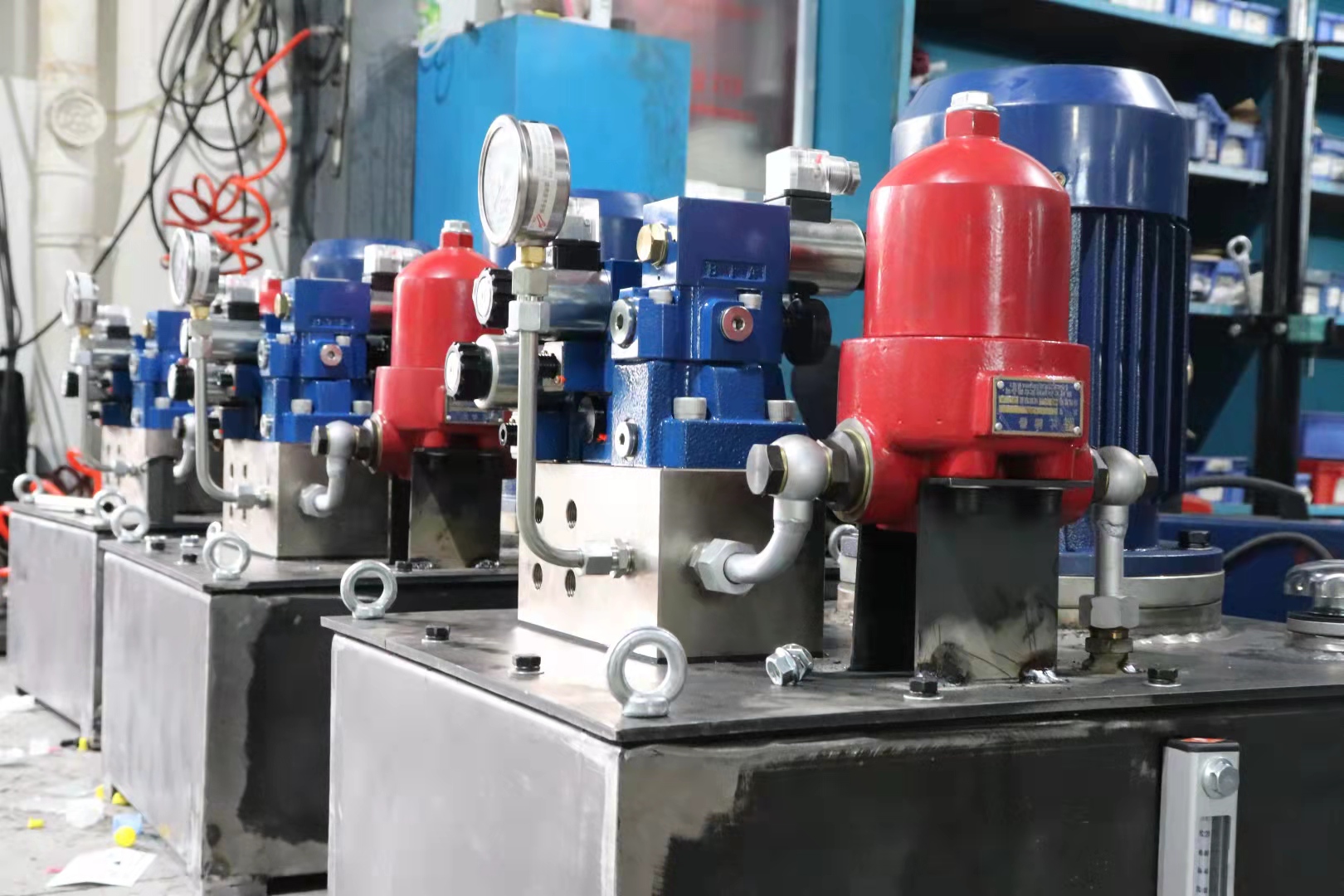

液壓泵站
