主機功能和結構

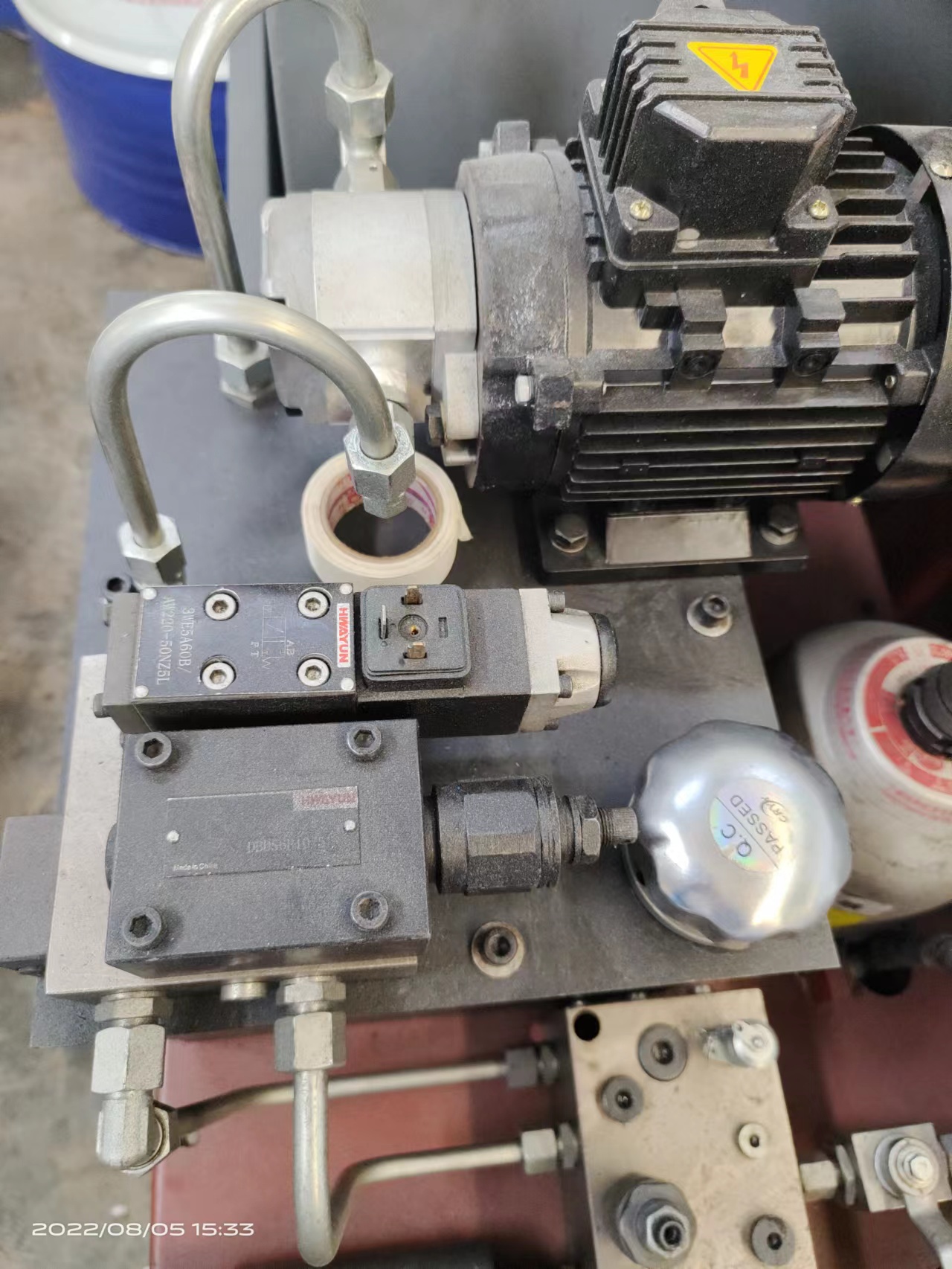

JF143組合機床用于切削T6110系列柴油機氣缸體的最后一道加工工序(密封水箱)。機床為立式單軸半自動液壓驅動機床，操作方式自動可調。夾具是固定的，通過設置在夾具中的傳送帶自動移動工件來獲得加工位置。為了減少累積誤差，提高加工精度，機床直接利用工件的圓柱孔進行定位。輸送定位后，夾具上的浮動滾道落下(工件)，夾緊液壓缸夾緊工件。

床頭箱頂部裝有徑向進給液壓缸，根據推桿的15°斜槽將徑向進給動力傳遞給鏜桿。要完成六個缸體水封槽的加工，需要重復傳送、定位、夾緊、送料等六個動作。機床的進給運動由滑臺液壓缸和徑向進給液壓缸完成。

機床的工作循環如下:輸送液壓缸驅動傳送帶將工件送至機床加工位置，立柱滑臺液壓缸快進，鏜桿進入工件缸孔定位，行程開關發出信息，滑臺轉向慢速前進，壓力繼電器到位后發出信息，輸送返回，浮動滾道落下(工件)，工件夾緊，主軸旋轉，徑向進給液壓缸工作進去，水箱密封，鐵卡在鏜桿里，徑向進給液壓缸快速工作。用135mm(缸孔間距)的傳送帶傳送工件，重復下一個循環(PLC自動計數)，直到加工完6個缸孔。
