活塞缸、柱塞缸、擺動缸的工作原理和承壓原理是什么?
活塞液壓油缸、柱塞缸、擺動缸的工作原理和承壓原理是什么?

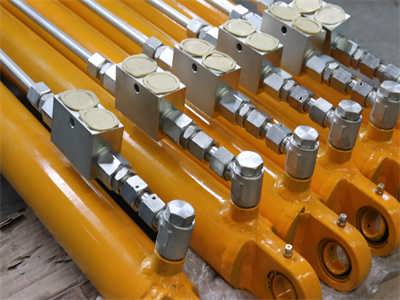

(液壓油缸)
活塞缸、柱塞缸、擺動缸的工作原理和承壓原理是什么?
不同的機械設備需要不同類型的液壓油缸,液壓油缸缸按結構分為活塞缸、柱塞缸和擺動缸。
活塞型液壓油缸分為單活塞缸和雙活塞缸。單活塞液壓油缸只有一端有活塞桿,兩側分別是進油口和回油孔,保持雙運動。又叫雙效缸,常用于履帶式挖掘機等工程機械設備中。
兩個活塞液壓油缸有活塞桿從兩側伸出,其組成與單活塞桿液壓缸基本相同。當機油進入液壓油缸的右腔時,左腔中的機油泵位于活塞的左側,而活塞則位于活塞的右側。
因為兩側的活塞桿直徑相同,所以活塞兩側的合理有效總面積相同。如果工作壓力和總流量相同的液壓油分別進入左右兩端,活塞引起的扭矩和往復速度也相同。這種液壓油缸往復速度相同但扭矩不太一樣的,比如數控磨床控制臺。
那么,你們是不是也有同樣的疑惑,這個齒輪油的驅動力是從哪里來的,油又回到哪里去了?
液壓油泵的驅動力來自柴油機。柴油機有輸出軸,液壓油泵也有輸出軸。雙方接通后,柴油機的轉動推動液壓油泵轉動,也就是說人們通常可以看到挖掘機一吹油門,液壓傳動系統就像打了雞血一樣干澀兇狠。
柱塞式液壓油缸是一種單作用液壓缸,通過液壓的方向、柱塞對其他外力或柱塞的重量、柱塞與發動機缸體的不接觸、柱塞式端力來保證柱塞有足夠的扭矩和可靠性。柱塞一般比較粗糙,凈重較大,水平安裝容易導致單邊損壞。適合立式安裝,采用長距離找正車床。
一個柱塞缸上有兩個產品,方向相反。當柱塞向一個方向移動時,主缸產生空氣壓力。此時,液體被吸入主缸。當柱塞移動到另一個方位時,另一個在液體減少后打開,吸入主缸的液體排出。這種工作模式在連續運動后產生連續供油。
擺動式液壓油缸是一種輸出扭矩并保持重復運動的機具,也稱擺動式油馬達。有單刃和雙刃兩種。電機的定子固定在發動機缸體上,而葉片和轉子連接在一起。根據進油方向,葉片會推動電機轉子往復運動,應用于大扭矩行業、工程機械設備、汽車等。
當一個油孔充滿工作壓力油,另一個油孔充滿泵油時,葉片在工作壓力的作用下向一個方向擺動,推動軸移動一定的視角,當進油和回油孔互換時,電機翻轉。
在生產制造中,無論是加工廠還是礦山,各種機械設備都依賴于傳動系統中液壓缸的能量。下面介紹機械設備的這個關鍵部件(活塞液壓缸)的制造方法。
它的制造從這個氣缸套開始,首先把無縫鋼管切割成需要的長度,在兩側內腔車外螺紋。
鋼梁切割成規格,實心鋼在車床上加工成活塞。活塞桿由液壓機驅動,活塞桿被傳送到設備上,并由外螺紋及其多缸驅動。
取一段鋼梁做活塞,用麻花鉆在活塞一端的中央處鉆一個孔,在外側切一個凹槽,這樣活塞就做好了。密封圈安裝在內外凹槽內。
在活塞桿的一端安裝帶有密封圈的活塞,并用螺帽緊固。
自動焊接機將氣缸套與油孔一端蓋焊接,將活塞桿插入液壓缸內,用外螺紋將液壓缸與活塞桿緊固。
液壓缸剛裝好,齒輪油就從進油孔導入,液壓桿會自動伸出。檢查液壓桿是否漏油。
噴涂在液壓缸表面,避免腐蝕,生產后用于各種工業設備,發揮其強大的能量。
液壓缸使用一段時間后,由于活塞桿的挫傷和密封圈的脆化,會出現漏油現象。漏油會立即危及工作效率,甚至造成機械設備的常見故障。那么,液壓油缸是如何保證不漏油的呢?液壓缸必須有很好的密封性,并能承受很高的工作壓力。液壓缸的零件在電焊和機械加工中必須有很高的精度,要使用各種結構的密封圈。
在可控范圍內,允許漏油?;钊麠U在反復運動中處于干摩擦狀態,會加劇零件的損壞,降低使用壽命。允許一定量的漏油,起到潤濕和減少摩擦的作用。但規定活塞桿靜止時不能漏油,漏油量有嚴格管理。如果超過,則視為漏油。
河南科興液壓油缸經過多年的不斷探索,新技術的引進,落后的淘汰,保證了我們液壓油缸的質量。如果您有液壓油缸定制業務,請聯系液壓油缸定制廠商—河南科興液壓。
