高壓膠管總成裝配角度的測量方法

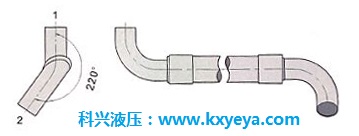

當總成的兩端都為彎接頭時,裝配時兩彎頭間有一角度關系。測量時,將高壓膠管總成拉直,不扭曲,把彎接頭1垂直向上方向,彎接頭2按順時針所在位置時與彎接頭1間的夾角,即為軟管總成裝配角,用字母V表示。按下圖所示,當裝配角為220°時,用V220°表示。
