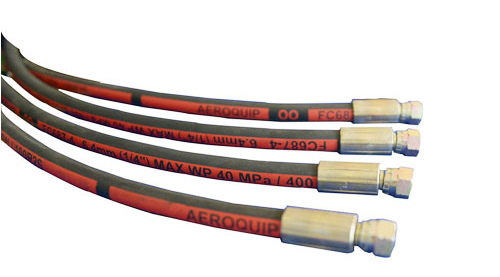

高壓膠管的構成及 鋼絲纏繞過程.
高壓膠管按結構分三層,最里面的內膠層、中間層為鋼絲增強層、最外層為外膠層組成,其中,鋼絲增強層在編織前首先要將鋼絲整體合股,鋼絲合股機將所有向上拉出的鋼絲,先通過梳形分線輪分線整齊,然后到整線裝置,整線裝置確定鋼絲走線方向,通過梳形分線輪的每一根鋼絲,首先在下整線輪上繞一圈,再往上繞到上整線輪后,再到下整線輪上繞一圈,最后引入出線裝置。
從鋼絲合股機整線裝置引出的鋼絲,先后通過出線裝置的一對平放滑輪、一對立放夾線 輪、一個立放滑線輪及鳥嘴出線器,引到錠子盤上。叢鋼絲盤引出鋼絲時,先把第18盤的鋼絲拉出來,經過放線裝置到錠子盤上,再依次把各盤鋼絲引出來。如合股根數減少,例如只合16根,要從兩邊盤上去掉鋼絲,即去掉1盤和18盤,合14根時,就不要用1、2盤和17、18盤;以此類推??傊?,一定要使合股的鋼絲處于墼線輪中心,才可能保證鋼絲束排列均勻。
整齊引出6鳥噴線囂的設計使用鋼絲束繞到錠子盤的過程中,要再次通過一個鳥嘴型的出線器,其特點是能將排列整齊的平直鋼絲束導入錠子盤。設計時,要求鳥嘴口型寬度與導入合股鋼絲的根數相配套,并保持留足一定的空間高度,以防止鋼絲通過時出現交叉、擠壓或過松馳。
